Cięcie pianki

Maszyny Automatyczne

KRAJARKA AUTOMATYCZNA
TYP PPA

Pionowa maszyna automatyczna do cięcia pianki wyposażona jest w sterowanie CNC. Korpus oraz burty poruszają się na łożyskach liniowych i pasach zębatych zbrojonych(bardzo wytrzymałe i bezluzowe rozwiązanie), burty sterowane są joystickami z potencjometrem, a wszystko to po to by maszyna była łatwa i prosta w obsłudze. Podczas pracy maszyny, obie burty są ze sobą zsynchronizowane i przesuwają materiał tak, by jak najdokładniej obrobić piankę. Maszyna ma możliwość cięcia dwustronnego jak i cięcia od lewej strony do prawej, bądź od prawej do lewej. Krajarka posiada automatyczny, pneumatyczny naciąg noża, poduszkę powietrzną do łatwego manewrowania blokami, oraz na życzenie Klienta możemy zainstalować w pełni automatyczną kładzioną burtę lewą.

Sterowanie krajarką odbywa się za pomocą panelu dotykowego, na którym możemy zaprogramować nawet 10 różnych grubości cięcia z jednego bloku w trybie automatycznym.
Krajarka Automatyczna TYP PPA
DANE ROBOCZE MASZYNY
Długość cięcia
2150 mm
Szerokość cięcia w prawą stronę od noża
2050 mm
Szerokość cięcia w lewą stronę od noża
2050 mm
Wysokość cięcia
1280 mm
Prędkość cięcia
5-30 cm/s

Wszystkie parametry można spersonalizować według potrzeb klienta

KRAJARKA AUTOMATYCZNA
TYP PARK

Pozioma maszyna automatyczna do cięcia pianki wyposażona w sterowanie CNC. Do łatwiejszego załadowania bloku pianki na stole zastosowano taśmę transportową, która przesuwa blok pianki na stół maszyny. Korpus maszyny przesuwa się na łożyskach liniowych(ruch przód-tył), oraz na śrubach kulowych lub trapezowych (ruch góra-dół). Rozwiązanie jest to bardzo wytrzymałe oraz bezobsługowe. Dla dokładniejszego cięcia pianki zamontowany jest automatyczny docisk pianki, który przytrzymuje blok podczas cięcia (możliwość cięcia płyt o grubości 0.7 mm). Krajarka posiada automatyczny, pneumatyczny naciąg noża.
Krajarka Automatyczna TYP PA/RK
DANE ROBOCZE MASZYNY
Długość cięcia
2100 mm
Szerokość cięcia
2100 mm
Wysokość cięcia
1280 mm
Prędkość cięcia
5-30 cm/s

Wszystkie parametry można spersonalizować według potrzeb klienta

Film z pracy maszyny

KRAJARKA AUTOMATYCZNA KONTUROWA
TYP KPO

Pozioma maszyna konturowa do cięcia pianki wyposażona w sterowanie CNC. Do łatwiejszego załadowania bloku pianki na stole zastosowano taśmę transportową, która przesuwa blok pianki oraz automatycznie wyjeżdżany i obrotowy stół do cięcia 3D. Korpus maszyny w ruchy osi Y oraz X przesuwa się na łożyskach liniowych oraz na śrubach kulowych, co oferuje precyzyjne oraz bezobsługowe użytkowanie. Dla dokładniejszego cięcia pianki zamontowany jest automatyczny docisk pianki, który przytrzymuje blok podczas cięcia. Elementem tnącym jest ostrze obrotowe. Krajarka posiada automatyczny, pneumatyczny naciąg noża.
Krajarka Automatyczna TYP PA/RK
DANE ROBOCZE MASZYNY
Długość cięcia
2100 mm
Szerokość cięcia
2100 mm
Wysokość cięcia
1280 mm
Prędkość cięcia
5-30 cm/s

Wszystkie parametry można spersonalizować według potrzeb klienta

Film z pracy maszyny

KRAJARKA AUTOMATYCZNA KONTUROWA
TYP KPA POZIOMA

Pozioma maszyna automatyczna konturowa do cięcia pianki wyposażona w sterowanie CNC. Zaletą maszyny jest stabilna, stalowa konstrukcja, dokładne i bezluzowe napędy obu osi, prędkość i dokładność cięcia. Maszyna strunowa pozwala na precyzyjne ciecie w takim materiale jak: pianka poliuretanowa, pianka polipropylenowa, styrodur, wełna mineralna, owata. Elementem tnącym jest struna osadzona na ruchomym korpusie.

Koła maszyny są zrobione ze specjalnego tworzywa sztucznego połączonego z aluminium. Materiał umieszczany  jest na obrotowym stole, który umożliwia cięcie kształtów 3D w trybie automatycznym z automatycznie podnoszonym i opuszczanym dociskiem. Opcjonalnie maszyna może być wyposażona w dwa obrotowe stoły, które wjeżdżają i wyjeżdżają naprzemiennie z tyłu lub z przodu maszyny. Krajarka posiada automatyczny, pneumatyczny naciąg noża.
Krajarka Automatyczna Strunowa TYP KPA POZIOMA
DANE ROBOCZE MASZYNY
Długość cięcia
2050 mm
Szerokość cięcia
2050 mm
Wysokość cięcia
1350 mm

Wszystkie parametry można spersonalizować według potrzeb klienta

Film z pracy maszyny

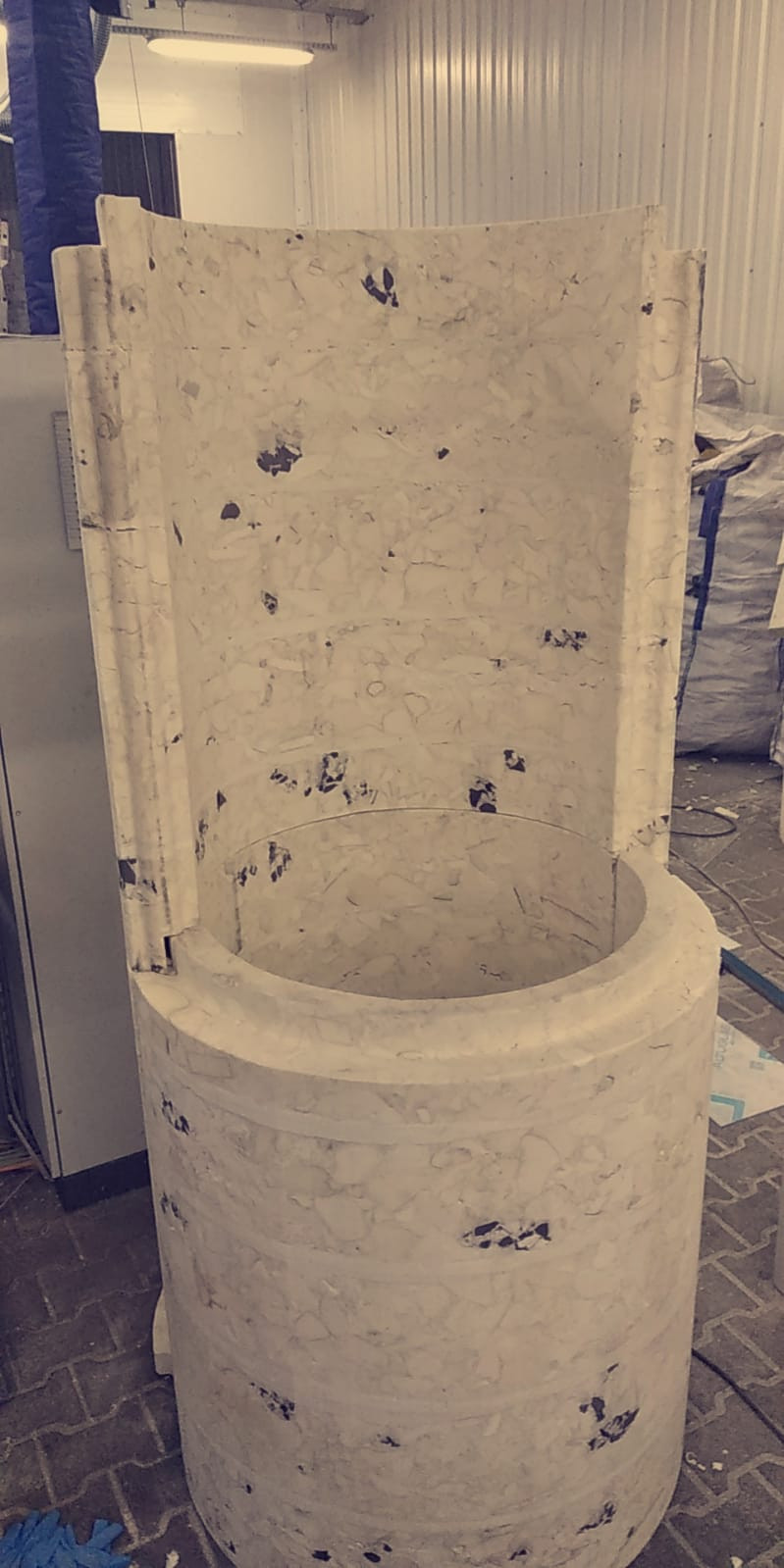

KRAJARKA AUTOMATYCZNA KONTUROWA
TYP KPA PIONOWA

Pionowa maszyna automatyczna konturowa do cięcia pianki wyposażona w sterowanie CNC. Zaletą pionowej konstrukcji takiej maszyny jest to, że można dokładnie wycinać kształty z niskich płyt pianki jak i z całych bloków. Można ciąć dokładnie w takim materiale jak: pianka poliuretanowa, pianka polipropylenowa, styrodur, wełna mineralna, owata. Elementem tnącym jest struna osadzona na ruchomym korpusie.

Koła maszyny są zrobione ze specjalnego tworzywa sztucznego połączonego z aluminium. Materiał umieszczany  jest na stacjonarnym stole z dwoma burtami przesuwającymi się zsynchronizowanie. Dla dokładniejszego cięcia na stole zamontowane są taśmy przesuwające materiał wraz z burtami. Krajarka posiada automatyczny, pneumatyczny naciąg noża.
Krajarka Automatyczna Strunowa TYP KPA
DANE ROBOCZE MASZYNY
Długość cięcia
2200 mm
Szerokość stołu w prawą stronę od struny
1600 mm
Szerokość stołu w lewą stronę od struny
1600 mm
Wysokość cięcia
1280 mm

Wszystkie parametry można spersonalizować według potrzeb klienta

Film z pracy maszyny

KRAJARKA AUTOMATYCZNA HYBRYDOWA
TYP HPA

Pionowa maszyna automatyczna hybrydowa do cięcia pianki wyposażona jest w podwójne sterowanie CNC. Maszyna służy do cięcia zarówno struną jak i nożem. Maszyna posiada podwójny komplet kół (oddzielny na strunę i nóż), podwójny napęd, oraz podwójne sterowanie. Rozwiązanie takie ułatwia cięcie nożem (sterowanie za pomocą pulpitu dotykowego i joysticków), natomiast do cięcia struną należy przygotować rysunki w programie devFOAM 2. Korpus porusza się na łożyskach liniowych(bardzo wytrzymałe i bezobsługowe rozwiązanie). Podczas pracy maszyny, obie burty są ze sobą zsynchronizowane i przesuwają materiał tak, by jak najdokładniej obrobić piankę. Na stole są zamontowane taśmy transportowe (dzięki takiemu rozwiązaniu, zerujemy całkowicie tarcie materiału po stole, co wiąże się z dokładniejszym cięciem). Maszyna ma możliwość cięcia dwustronnego jak i cięcia od lewej strony do prawej, bądź od prawej do lewej. Krajarka posiada podwójny automatyczny, pneumatyczny naciąg (osobno dla struny i dla noża).

Sterowanie krajarką podczas cięcia nożem odbywa się za pomocą panelu dotykowego, na którym możemy zaprogramować nawet 10 różnych grubości cięcia z jednego bloku w trybie automatycznym.
Sterowanie krajarką podczas cięcia struną odbywa się za pomocą programu MACH 3.
Krajarka Automatyczna Hybrydowa TYP HPA
DANE ROBOCZE MASZYNY
Długość cięcia
2150 mm
Szerokość cięcia w prawą stronę od noża
1450 mm
Szerokość cięcia w lewą stronę od noża
2050 mm
Wysokość cięcia
1280 mm
Prędkość cięcia
5-30 cm/s

Wszystkie parametry można spersonalizować według potrzeb klienta

Film z pracy maszyny

KRAJARKA AUTOMATYCZNA HYBRYDOWA
TYP KPAH

Pozioma maszyna automatyczna hybrydowa do cięcia pianki wyposażona jest w podwójne sterowanie CNC. Maszyna służy do cięcia zarówno struną jak i nożem. Maszyna posiada podwójny komplet kół (oddzielny na strunę i nóż), podwójny napęd, oraz podwójne sterowanie. Rozwiązanie takie ułatwia cięcie nożem (sterowanie za pomocą pulpitu dotykowego), natomiast do cięcia struną należy przygotować rysunki w programie devFOAM 2. Cięcie materiału odbywa się poprzez ruch korpusu w osi X oraz Y, który oparty jest na wysokiej klasy łożyskach liniowych oraz pasach zębatych zbrojonych. Materiał położony jest na stacjonarnym stole. Automatyczny docisk pianki powoduje, że cięcie jest bardzo dokładne i precyzyjne. Maszyna wyposażona jest w automatycznie obracany stół, co pozwala na cięcie kształtów 3D. Na stole są zamontowane taśmy transportowe (dzięki takiemu rozwiązaniu, zerujemy całkowicie tarcie materiału po stole, co wiąże się z dokładniejszym cięciem). Maszyna ma możliwość cięcia dwustronnego. Krajarka posiada podwójny automatyczny, pneumatyczny naciąg (osobno dla struny i dla noża).

Sterowanie krajarką podczas cięcia nożem odbywa się za pomocą panelu dotykowego, na którym możemy zapisać nawet 100 różnych programów.
Sterowanie krajarką podczas cięcia struną odbywa się za pomocą programu MACH 3.
Krajarka Automatyczna Hybrydowa TYP KPAH
DANE ROBOCZE MASZYNY
Długość cięcia
2100 mm
Szerokość cięcia
2050 mm
Wysokość cięcia
1280 mm
Prędkość cięcia
5-30 cm/s

Wszystkie parametry można spersonalizować według potrzeb klienta

Film z pracy maszyny

KRAJARKA AUTOMATYCZNA KARUZELOWA
TYP K3, K5, K6

Pozioma krajarka pianki automatyczna, wyposażona w stół obrotowy, który w zależności od wersji może pomieścić 3, 5 lub 6 bloków pianki o wymiarach 1600x2000x1200 mm. Maszyna jest w stanie ciąć piankę od 10 mm w górę. Prędkość cięcia płynnie regulowana potencjometrem. Możliwość zamontowania płetwy na piłę tnącą.
Krajarka pianki pozioma karuzelowa TYP K3, K5, K6
DANE ROBOCZE MASZYNY
Wysokość cięcia
1300 mm
Srednica stołu TYP K3
5200 mm
Srednica stołu TYP K5
6500 mm
Srednica stołu TYP K6
7200 mm

Wszystkie parametry można spersonalizować według potrzeb klienta

Film z pracy maszyny

KRAJARKA PIONOWA PÓŁAUTOMATYCZNA TYP PPRK

Pionowa krajarka półautomatyczna charakteryzje się ruchomym korpusem tnącym, oraz stacjonarnym stołem. Burty sterowane są manualnie przez operatora, natomiast korpus tnący jest automatyczny. Sterowanie zamontowane przy prawej burcie, co oznacza że jest cały czas przy operatorze. Możliwość wyposażenia maszyny w poduszkę powietrzną do łatewgo manewrowania blokami.
Wybrane elementy dodatkowego wyposażenia:
-automatyczny, samonastawny nacią noża z bezpiecznym hamulcem podczas zerwania,
-pionową, automatyczną prowadnicę noża,
-ostrzałkę noża,
-system łatwego przekładania noża przez nogi stołu.
Krajarka Pianki półautomatyczna PPRK
DANE ROBOCZE MASZYNY
Wysokość cięcia
1300 mm
Długość cięcia
2150 mm
Szerokość cięcia w prawą stronę od noża
1350 mm (2050 mm)
Szerokość cięcia w lewą stronę od noża
2050 mm

Wszystkie parametry można spersonalizować według potrzeb klienta
