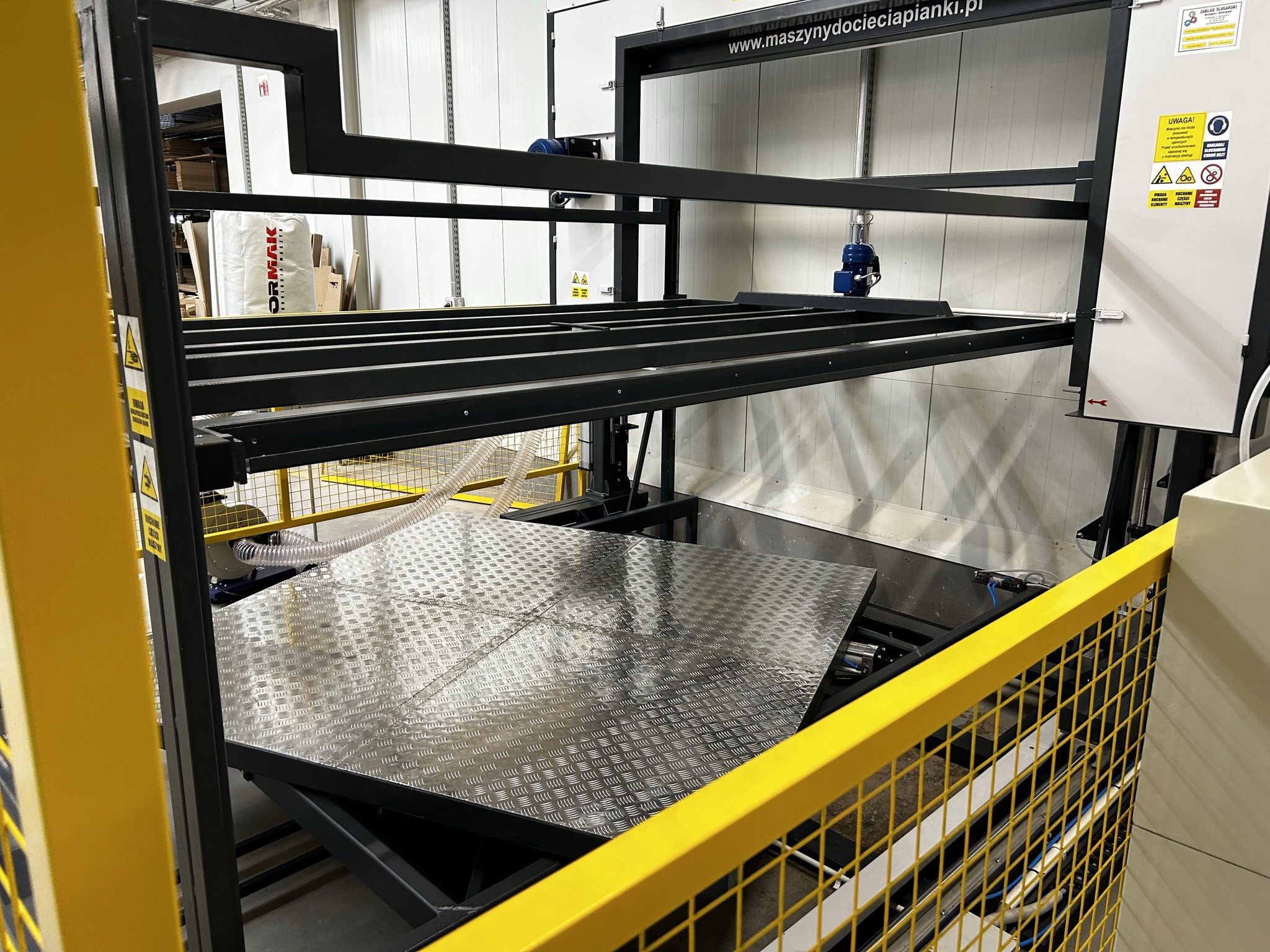

Automatisierung der Messung — Encoder und Anschläge

TL;DR: Die Wiederholgenauigkeit der Plattendicke kommt nicht vom Messer allein, sondern vom Messsystem: Encodern, Anschlägen und der Art der Maßreferenz. Ein Linearencoder misst die tatsächliche Achsposition, ein Drehgeber die Antriebsdrehung, ein mechanischer Anschlag liefert einen harten Bezugspunkt. Die häufigste Ursache „schwimmender" Dicke ist nicht die Elektronik, sondern mechanisches Spiel und Materialverformung — deshalb beginnt die Automatisierung der Messung bei der Maschinensteifigkeit, nicht beim Sensorkauf.

Woher kommt die Streuung der Plattendicke?

Die Dickenstreuung hat drei Quellen: Spiel in der Mechanik, Schaumverformung unter Niederhaltedruck und einen Referenzfehler der Messung — und meist treten sie gemeinsam auf. Schaum ist elastisch: Unter Druck gemessen ergibt er ein anderes Ergebnis als nach dem Entspannen. Bezieht die Maschine das Maß auf die Antriebsposition statt auf die reale Tischposition, geht jedes Getriebespiel direkt ins Ergebnis ein. Bei der Ursachensuche prüft man daher der Reihe nach: Befestigung und Spiel, Messerspannung, erst dann die Einstellungen.

Worin unterscheidet sich ein Drehgeber von einem Linearencoder?

Ein Drehgeber misst die Drehung eines Antriebselements und rechnet sie in Verschiebung um, ein Linearencoder misst die Position direkt — deshalb „sieht" der Linearencoder das Getriebespiel nicht, der Drehgeber schon. Praktische Folgen:

1. Drehgeber — günstiger, einfacher zu montieren, empfindlich gegenüber Spiel und Schlupf.
2. Linearencoder — misst, was den Bediener interessiert: die reale Position; teurer, braucht Staubschutz.
3. Mechanischer Anschlag — harter Bezugspunkt, hervorragend bei wiederkehrenden Formaten.
4. Achsreferenzierung — Nullpunktbestimmung nach dem Start; ohne sie hat die Messung keinen Bezug.
5. Spielkompensation — eine Softwarekorrektur, die das Symptom kaschiert, nicht die Ursache beseitigt.

Wie wählt man die Lösung nach Fertigungsart?

Für wiederkehrende Serien eignen sich Anschlag und Einstellungsspeicher am besten, für wechselnde Fertigung die Linearmessung mit Panelanzeige und für den Formschnitt die vollständige CNC-Steuerung mit Achsreferenzierung.

• Wenige feste Formate — Messlösung: mechanische Anschläge; Warum: der günstigste Weg zur Wiederholgenauigkeit
• Wechselnde Plattendicken — Messlösung: Linearencoder + Panel; Warum: Anzeige der realen Position, schnelles Umstellen
• Serien mit Rezepten — Messlösung: Messung + Programmspeicher; Warum: Einstellung wird abgerufen, nicht eingetippt
• Konturschnitt — Messlösung: CNC mit Achsreferenzierung; Warum: Position in zwei Achsen, nicht eine Dicke
• Sehr weiche Schäume — Messlösung: Messung + Niederhaltekontrolle; Warum: begrenzt die Verformung vor der Schneide

Wie prüft man die Wiederholgenauigkeit in der Praxis?

Schneiden Sie eine Serie von mindestens zehn Platten gleicher Dicke, messen Sie jede nach dem Entspannen des Materials und vergleichen Sie die Streuung — das ist der einzige belastbare Test, denn eine Einzelmessung beweist nichts. Messen Sie stets an denselben Stellen (Mitte und vier Ecken) und notieren Sie die Reihenfolge: Ein wachsender Fehler deutet auf Abstumpfen oder einen sich erwärmenden Antrieb hin, eine zufällige Streuung auf mechanisches Spiel. Diesen Test lohnt es sich zyklisch zu wiederholen, wie die Inspektionen im Wartungsplan der Schneidemaschine.

Was bringt die Messautomatisierung in Zahlen?

Der reale Gewinn ist eine engere Dickenstreuung und kürzeres Rüsten — also weniger Platten außerhalb der Toleranz und weniger verlorene Einstellzeit. Bei typischen Polsterschäumen spricht man von einer Toleranz um ±1 mm; sie über eine ganze Schicht von Hand zu halten ist schwierig, mit Messung und Rezepten wird sie wiederholbar. Der zweite Effekt ist organisatorisch: Parameter sind nicht mehr das Wissen einer einzelnen Person. Mehr zu Toleranzen: Schaum auf Maß schneiden.

FAQ

Lohnt sich ein Encoder für eine ältere Maschine? Nur, wenn die Mechanik in gutem Zustand ist. Ein Sensor an einer Maschine mit ausgeschlagenen Führungen zeigt den Fehler genauer an, beseitigt ihn aber nicht.

Sind Anschläge eine veraltete Lösung? Nein — bei festen Formaten sind sie einfach, schnell und praktisch störungsfrei. Sie treten erst dort zurück, wo sich die Maße häufig ändern.

Warum weicht die Messung nach dem Schnitt von der Einstellung ab? Meist wegen der elastischen Verformung des Schaums. Messen Sie nach dem Entspannen und ohne Andrücken des Messmittels — sonst messen Sie den Druck, nicht die Dicke.
